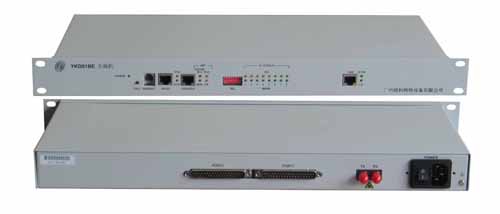

型号：YKD01BE

功能：8×E1+10/100M以太网

产品描述

　　YKD01BE综合业务传输设备将标准的2M传统TDM业务接口与10/100BaseTx以太数据业务接口融为一体，并转变为高速光信号，在光纤上进行传输，可选项配支持双光路1+1无损保护，从而使高速数据业务和传统TDM业务在同一对光纤上传输成为可能，以最小的成本满足用户对高速数据业务和传统TDM业务综合接入的需求。
　　YKD01BE综合业务传输设备维护简单，开电即用，还可提供集中式局端设备，并提供完整的网络管理功能。

技术指标

　E1接口电气特性
　　标称速率：2048Kbps，容差±50ppm；
　　接口码型：HDB3；
　　接口阻抗：75欧姆（非平衡）或120欧姆（平衡）；
　　数字接口电气特性：符合ITU-T G.703建议；
　　抖动转移特性：符合ITU-T G.823建议；
　　输入抖动容限：符合ITU-T G.823建议；
　　输出抖动：符合ITU-T G.823建议；
　　电平：±2.37V±10%或±3.00V±10%；
　　接口连接器为： BNC同轴。


　供电条件
　　直流供电电压：-48VDC，容差范围 -36V~-72V，
　　供电电源纹波：≤240mVp-p
　　交流供电电压：220VAC±20%，50HZ
　　功耗：≤ 10W

　光接口特性
　　发送光功率：-3dBm～-8dBm；
　　接收灵敏度：-33dBm～- 40dBm；
　　光纤接口：双SC型/双FC型/单SC型可选；
　　适用光纤：单模，多模。

　以太口接口指标
　　接口：10/100Base-Tx；
　　接口规程：符合IEEE-802.3u标准；
　　接口连接器：RJ45。

　管理接口及扩展串口特性
　　接口方式: RS-232；
　　接口电平：RS-232电平；
　　接口连接器：RJ-45；
　　管理口波特率：57600bit/s；
　　扩展串口最大波特率：19200bit/s。

　工作环境
　　环境温度：0℃~45℃；
　　相对湿度：≤90%（35℃时）；
　　大气压力：86~106Kpa。
