产品系列 >> PDH光端机系列 >>>

YKD01B光端机

YKD系列光端机是本公司使用自主开发的专用集成电路研制生产的光传输设备。该系列设备是以超大规模集成电路为核心构成的多路光电合一传输设备，支持多个E1接口和一路100M以太网，适用于小容量交换机组网、用户环路网，移动通信（基站）、专网、DDN网等。
YKD01B光端机提供8个E1接口，适用于交换机远端传输，以及移动通信基站、无线市话通信基站、传呼台等光纤支持的中小容量、点对点的应用场合。

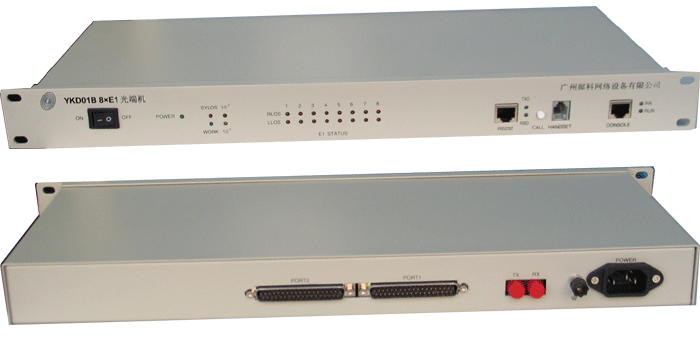

YKD01B 实物图

组网方案

面板指示灯信息
　　◆ 电源指示灯(POWER，绿灯)：正常时亮；
　　◆ 光同步丢失指示灯(SYLOS，红灯)：同步丢失时亮；
　　◆ 光模块工作指示灯(WORK，绿灯)：光模块正常工作时亮；
　　◆ 误码指示灯( 红灯)：有误码时亮；
　　◆ 误码指示灯( 黄灯)：有误码时亮；
　　◆ 以太网工作指示灯（LINK/ACT，绿灯）：以太网连接正常时亮，收到数据或发送数据时闪烁。
　　◆ 以太网告警指示灯（ERR，红灯）：收到数据误码时亮。　　
　　◆ 本端E1接口告警指示灯(LLOS，红灯)：本端无E1数据输入时亮；　　
　　◆ 远端E1接口告警指示灯(RLOS，红灯)：远端无E1数据输入时亮；
　　◆ 系统工作指示灯(RUN，绿灯)：系统正常工作时闪烁；
　　◆ 对端告警指示灯(RA，黄灯)：本端蜂鸣器不鸣叫，表示对端光接收信号消失或同步丢失；本端蜂鸣器鸣叫　　　　　表示对端正在公务呼叫；
　　◆ RS232数据通路接收指示灯(RXD，绿灯)：通路接收数据时闪；
　　◆ RS232数据通路发送指示灯(TXD，绿灯)：通路发送数据时闪；
　　◆ 公务电话（HANDSET）接口：将专用公务话机手柄插入话机接口，即可通话；当按下本端CALL按钮时，对端设　　　　备蜂鸣器响起，提示对方通话；
　　◆蜂鸣告警：光路失步时即光同步丢失指示灯（SYLOS）亮时，系统严重告警，设备蜂鸣器响起；此时按一下　　　　　 CALL按钮，可关闭蜂鸣声；再按一下CALL按钮，又可开启蜂鸣声；
　　◆管理口（CONSOLE）：与管理主机相连实现管理功能；

基本配置与特点

　　◆ 提供8个E1数字口。
　　◆ 提供一RS232接口(可选)。
　　◆ 体积小、造型美观，安装操作方便。
　　◆ 完善的状态显示功能，便于维护管理。
　　◆ 适应多种电源环境-48VDC或220VAC。

技术指标

　光接口
　 a）比特率：155.52Mbps±20ppm
　 b）码型：NRZ+扰码
　 c）发送光功率：> -5dB ～ -17dB
　 d）接收灵敏度：< -36dB

　E1接口
　标准E1接口，符合ITU-T G.703、G.704建议：
　a）比特率：2048Kbps±50ppm
　b）码型：HDB3
　c）接口阻抗：75Ω
　d) 接口特性：满足G.703、G.742和G.823标准
　e) 帧结构：无帧结构

　RS232接口
　a)接口类型：V.24异步
　b)速率：0–19.2Kbps

　尺寸结构
　 19英寸1U机盒外形尺寸：438×215×45mm

　尺寸结构
　　220V/-48V可选

产品说明书下载
