光业务汇聚转换板（GE，2.5G）

■ 概述

YK-DWDM-08_OTUGE光业务汇聚转换板支持4路125M~2.5G速率数据光转发。实现4路125M~2.5G双向信号的放大再生，时钟再定时，该单盘具有4个Cli支路接口，4个Line线路接口，支路接口连接客户设备，线路接口连接波分复用盘把客户设备普通波长转换成特定波长信号，送入波分复用盘，经合波放大后进行DWDM传输。

■ 产品特点

◆ 多协议速率兼容

Ø 以太网业务：100M/1.25GE

Ø FC业务：FC100/FC200

Ø CPRI业务：1.228/2.457bps

Ø SDH业务：STM-1/4/16

◆ 支持3R功能

Ø 信号放大再生

Ø 波形整形

Ø 时钟再定时

◆ 支持SFP数字诊断

◆ 多协议速率兼容

Ø 以太网业务：100M/1.25GE

Ø FC业务：FC100/FC200

Ø CPRI业务：1.228/2.457bps

Ø SDH业务：STM-1/4/16

◆ 支持LFP链路故障转移功能

◆端口密度高

Ø 单板支持4路125M~2.5Gbps双向业务

Ø 单板支持8路125M~2.5Gbps单向业务

■ 性能参数

系统参数		技术指标
波长范围		符合DWDM波长
业务接入类型		以太网业务：100M、1.25G FC业务：FC100/FC200 CPRI业务：1.228/2.457bps SDH业务： STM-1/4/16
光接口传输方式		3R 8*SFP+接口，4路双向8路单向数据
环境要求	工作温度	-10℃ ~ 70℃
	存储温度	-40℃ ~ 80℃
	相对湿度	5% ~ 95% 无凝结
功耗		≤30W
产品尺寸		26.5（W）× 195（H）× 252（D） (mm)

■ 设备接口定义

接口丝印	名称	功能/链接
Cli	客户端接口	链接客户设备，实现O/E转换，转发至线路侧端口
Lin	线路侧接口	链接OD/OM支路接口，把客户端信号转换为特定波长，送入OM合波传输，把OD支路信号进行放大、再定时、再生，送入客户端口；
注：4组 SFP 接口

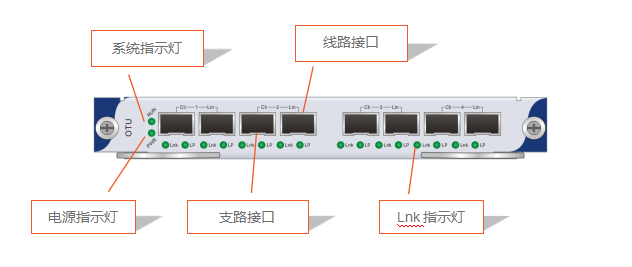

■ 指示灯说明

指示灯丝印	名称	描述
PWR	OTU电源指示灯	亮，OTU供电正常，灭，供电故障
RUN	OTU系统指示灯	亮，OTU系统运行正常，灭，运行故障
Lnk	OTU数据链接指示灯	亮，数据链接正常，灭，数据连接不正常

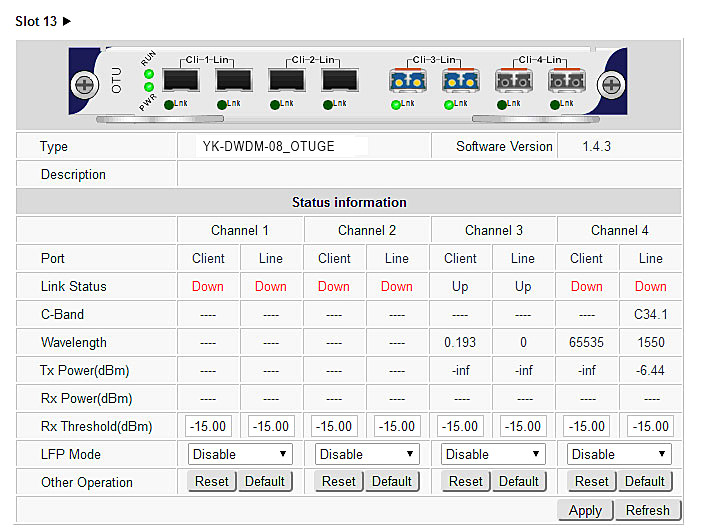

■ 单盘网管信息

单盘监控信息

◆ 在线实时监控业务盘工作状态，

◆ 在线监控模块链接状态、端口link状态；

◆ 实时监控模块收发光功率、当前工作速率；

◆ 支持实时读取光模块DDM信息；

◆ 收光告警阈值，LFP功能等；

单盘设置

1、接收功率告警阈值设置

可通过网管设置光模块接收功率告警阈值，当接收功率低于阈值时，设备会提示告警，通知维护人员注意，且不影响业务；

2 、LFP设置

可通过网管设置LFP功能，当LFP功能启用时，OTU 线路侧不收光则客户侧不发光，客户侧不收光时线路侧不发光；

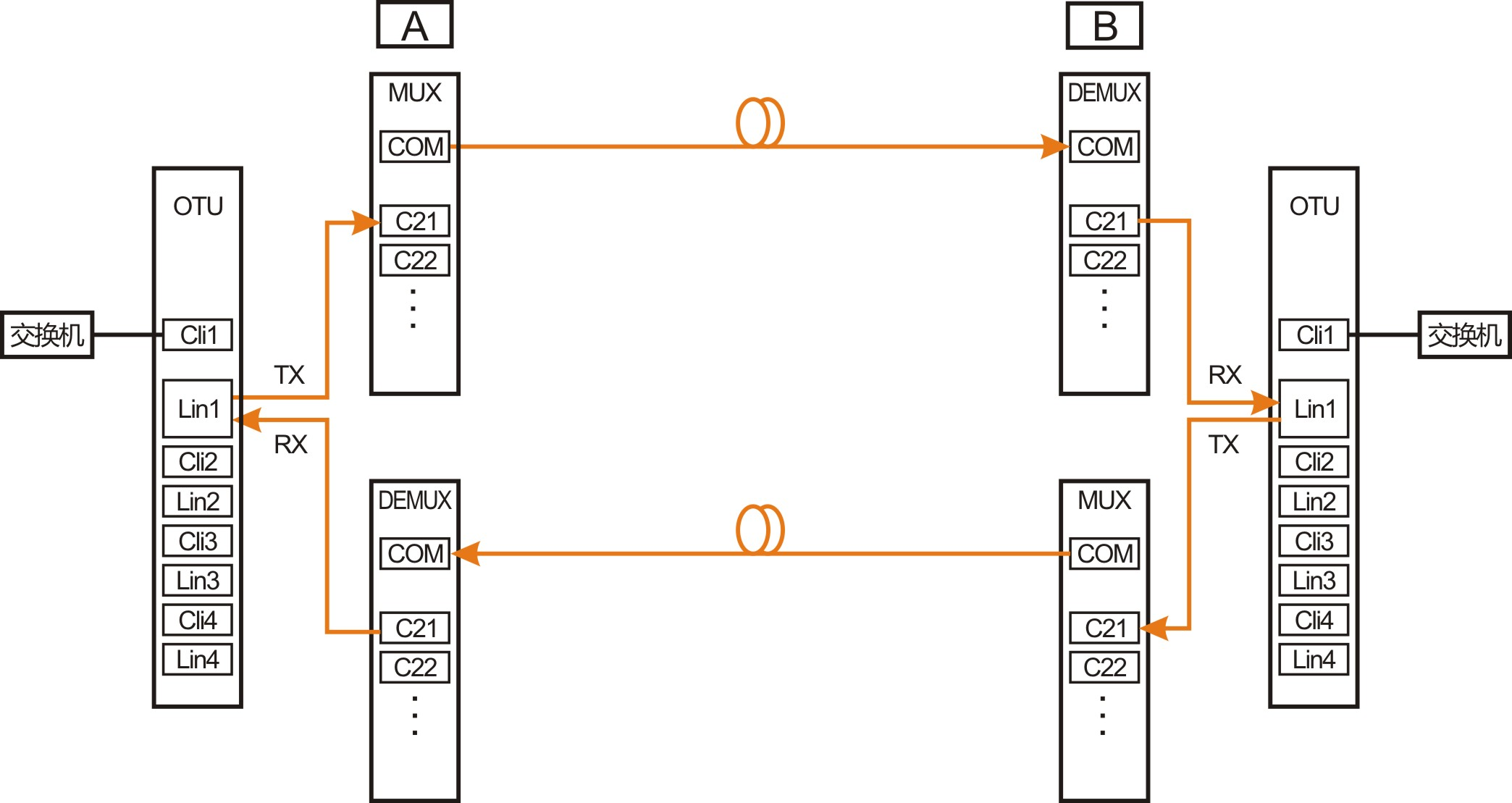

■ 工程连接图
