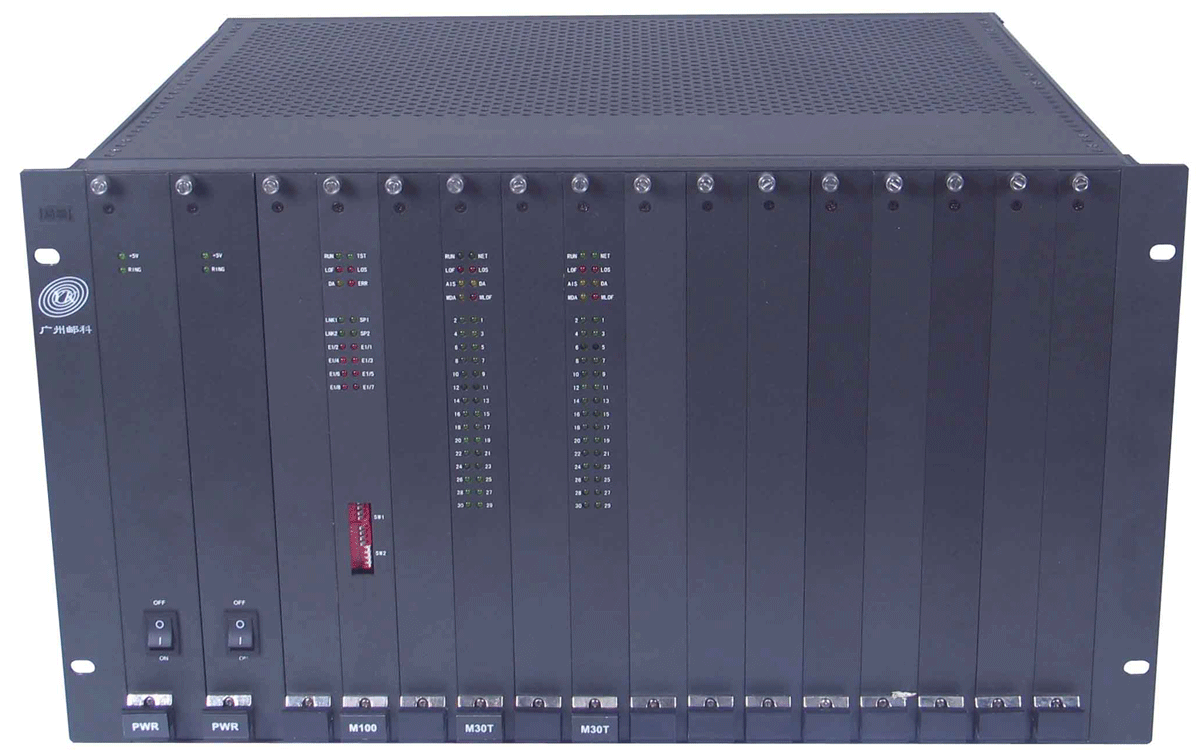

YKPCM3300集中式PCM复用设备是数字通信网的终端设备，它的主要功能是：在19英寸6U高机箱设备内提供了1~14个支路板，每个支路板自带链路接口，可选择E1链路或光链路，最大可支持14个E1方向或光方向。
每个支路板可插装1~30个用户接口卡，用户可任意选择各类型用户接口卡插装。设备提供了丰富的模拟接口卡和多种数据接口卡，如：FXO环路中继接口，FXS用户接口、二线音频，四线音频，二线EM，四线EM，RS232，RS422，RS485，磁石电话，热线电话，V.35接口，10/100Base_T以太网，64K同向数据接口（G.703），4*E1接口等。
该设备采用了模块化设计，结构简洁明了，功能灵活强大，调试、维护简单，升级方便。适用于运营商公网、电力、铁路和军队等专网的用户接入，也可应用于DDN的连接和INTERNET的连接。
【点击放大】
|
|
|
|
|
【产品特点】
◆ 机箱尺寸：19英寸，6U高度，可装入19寸标准机架中。
◆ 每个子框提供16个插槽位,可插入2块电源板(可带铃流)和14块用户支路板，插槽1和插槽2固定插入电源板,两块电源卡互为热备份。
◆ 提供了1~14个支路板，每个支路板自带链路接口，可选择E1链路接口，也可选光接口，最大支持14个E1方向或光方向。
◆ 独立的用户支路板设计，可以应用户要求混合插装多种用户接口，能够实现语音、数据、图象的混合接入。采用自主知识产权的超大规模ASIC，可靠性好，集成度高。
◆ 完善的告警监测功能：其工作状态除可由面板直接指示外，还可通过PC监控平台实施全网的实时监控。
|
|
【供电条件】
电压：交流AC220V AC 180V～240V；
直流DC-48V DC -36V～-72V；
功耗：每片卡≤5W；
满配功耗：≤100W；
【工作环境】
工作温度：0℃ ～ +50℃；
贮存温度：-40℃ ～ +70℃；
相对湿度：5% ～ 95%无冷凝；
大气压力：86 ～ 106Kpa；
【外形尺寸】
19英寸标准机箱 480*300*260 mm
 >>>>订购指南
|
|
支路板种类
|
支路板型号
|
性能简介
|
|
电源支路板
|
PWR6U
|
-48V直流电源
|
|
PWR6U-Ring
|
-48V直流电源（含75V铃流源）
|
|
业务支路板
|
M30-10
|
链路接口：E1接口，
|
|
用户接口：1~10路各类型用户接口
|
|
M30-20
|
链路接口：E1接口
|
|
用户接口：1~20路二，三，四线各类型用户接口
|
|
M30T
|
链路接口：E1接口
|
|
用户接口：1~30路（电话，磁石，热线）接口
|
|
M31
|
链路接口：E1接口
|
|
用户接口：1~30路电话接口，支持话路测试
|
|
M32-10
|
链路接口：光接口
|
|
用户接口：1~10路各类型用户接口
|
|
M32-20
|
链路接口：光接口
|
| 用户接口：1~20路二，三，四线各类型用户接口 |
|
M32T
|
链路接口：光接口 |
| 用户接口：1~30路（电话，磁石，热线）接口 |
|
M33
|
链路接口：光接口
|
|
用户接口：1~30路电话接口，支持话路测试
|
|
M34E
|
链路接口：2个E1接口
|
|
每个链路配接口：8路电话，1路以太网，支持话路测试
|
|
M34S
|
链路接口：2个光接口
|
|
每个链路配接口：8路电话，1路以太网，支持话路测试
|
|
M35
|
链路（用户）接口：16*E1（无阻塞交叉）
|
|
M12-2
|
链路接口：主、备E1链路，用户接口：重要的E1数据
|
|
M100
|
链路接口：光接口
|
|
用户接口：4*E1，8*E1，4*E1+100M，8*E1+100M
|
|
