随着光纤网络的普及和光通信技术的日益发展，对光模块质量的要求也越来越严格。一般来说，光模块在出货前都会经过严格的测试，以确保质量和性能。那么，光纤收发器在出货前需要进行哪些测试呢？在这篇文章中寻找答案。

　　组装前的光收发器测试

　　来料质量控制 (IQC) 和表面贴装元件检测对于光纤收发器在组装之前非常重要。IQC 是在生产开始之前控制用于制造产品的光纤材料和部件的质量的过程。在光纤收发器制造领域，供应商必须对光发射模块（TOSA）、光接收模块（ROSA）和光收发模块（BOSA）进行测试，以确保收发器的质量和性能。对于表面贴装元件的检查，主要用于检查印刷电路板（PCB）是否正确，是否有污染，以保证光纤收发器的性能。

　　组装后的光收发器测试

　　光模块组装完成后，需要进行多项参数测试，测试发射端（TX）和接收端（RX）的信号。只有当平均输出光功率、消光比、光调制幅度（OMA）、误码率（BER）测试等参数符合MSA标准时，模块的性能和质量才能得到验证。

　　　平均输出光功率测量

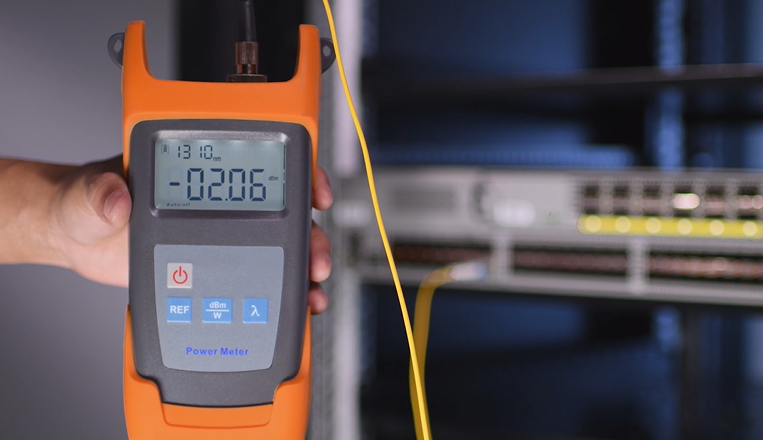

　　平均输出光功率是收发器的一个重要参数，直接影响模块的通信质量。它是收发器在正常工作条件下的平均光功率。平均输出光功率测量可以通过光功率计来测试发射端的光功率。对于长距离传输的收发器，平均光功率大于最大输入光功率。

　　　消光比测量

　　消光比是指激光输出的高能级和低能级光功率之比。该测试检测激光器是否在最佳偏置点和最佳调制效率内运行。

　　在消光比测量中可以检测到光信号电平“1”和电平“0”的相对幅度。消光比和相对幅度越大，光信号越强，接收灵敏度越高。此外，消光比与光功率成反比。消光比越大，发射的光功率越小。

　　光调制幅度测试

　　光调制幅度 (OMA) 用于测量电源产生的两个光功率电平之间的差异，例如 P1（光源打开时）和 P0（光源关闭时）。使用 OMA，可以使用低消光比或高消光比，前提是发射器的人眼安全并且不会使接收器过载。

　　误码率和接收灵敏度测试

　　误码率 (BER) 是表征数据通道性能的参数之一。它用于测量在给定数量的比特传输中发生的比特错误的数量，并且它表示由于错误而必须重新传输数据包或其他数据单元的频率。如果 BER 高于预期，则意味着数据速率会变慢，传输时间会延长。为了保持传输的稳定性和可靠性，光纤收发器必须通过BER测试以保持质量。

　　接收灵敏度定义为接收器达到目标误码率所需的信号光功率。通常，地面天线接收到的射频功率电平将在 -125 dBm 和 -150 dBm 之间，具体取决于环境因素。一般来说，接收灵敏度越好，最小接收光功率越小（反之亦然）。如果接收灵敏度较差，则对光模块的接收器件要求较高

　　　眼图测试

　　为了保证收发器的信号质量，眼图测试是非常必要的。眼图是根据示波器余辉功能的三位叠加和累加所有捕获的波形形成的。从眼图测试结果可以看出光模块的数字信号质量。通过仔细观察眼图的眼高、眼宽、抖动和占空比来判断光模块的性能。眼图越大，码间串扰越小，这意味着光模块的性能会更好。

　　此外，多源协议（MSA）明确规定了收发器的标准眼图=。只有当光模块的眼图位于后面部分的灰色部分时，该模块才符合MSA标准。如果光纤收发器无法通过眼图测试，则必须进行额外的校准以提高收发器的性能。

　　波长测试

　　连接两个设备时，两端的光纤收发器应工作在相同的波长上。因此制造商必须对收发器的波长进行测试，以确保波长在正常范围内。频谱分析仪一般用于测量收发器的中心波长。通常，收发器的中心波长有偏差是正常的，偏差在一定范围内被识别。例如SFP-10G-LR光模块的中心波长为1310nm，偏差为±50nm，SFP-10G-SR光模块的中心波长为850nm，偏差为±10nm。如果测试结果与标准规格不一致，则光模块被认为是次品。

　　　光端机的其他重要检查

　　老化测试

　　制造商一般使用光老化箱来模拟光模块的极端工作条件，检查模块的性能是否符合标准。老化测试完成后，需要对发射端和接收端进行测试，检查光功率、消光比、灵敏度参数是否符合要求。

　　兼容性测试

　　主要用于测试光纤模块的兼容性。将光模块插入各种对应品牌的交换机中，测试模块在交换机上是否能正常工作。兼容性测试可以帮助您避免陷阱，并帮助您确保和验证所有这些第三方组件都满足系统级要求。

　　端面检测

　　通过每次测试后，必须在显微镜上检查模块，检查是否有污垢和划痕。当模块频繁插入或从网络设备中拔出时，收发器很容易被污染。因此，出货前需要进行端面检查，以确保模块清洁。

　　结论

　　从我们上面介绍的内容来看，必须对合格的光纤收发器进行严格测试，以确保高可用性和可靠性。光纤制造商必须拥有完善的光模块标准化生产线和完善的质量检测系统，以保证光模块的质量。广州邮科网络设备有限公司（简称：广州邮科），是广州市高新技术企业、国家高科技计划成果产业化基地，主要从事高科技通信电子产品及相关工业产品的设计开发、生产制造、销售和技术服务。
