电话光端机是用光纤远距离传输电话光传输设备。该设备采用了超大规模集成电路设计，外观简练，具有易于安装调试，免维护，性能稳定等优点，适用于各大通信运营商、政府及企事业单位。可通过光缆直接传输 4--90路或更多至720路电话，解决了边缘客户的电话传输问题。

　　电话光端机的使用方法

　　13000该光端机能够完成视频和控制数据光传输功能，其使用方法如下：

　　1.将视频源信号连接至 VIDEO IN：（BNC接口）;

　　2.将各路视频输出信号从VIDEO OUT连接至视频监视器或其它视频接收装置;连接时应注意确认通道;

　　3.数据连接：将数据端的各信号线按端口定义连接（注意确认码型、电平及极性）;

　　4.将光接口与光纤活动连接器相连（插拔时应注意轴向对准，不可用力过猛）;

　　5.连接电源线;

　　6.该光端机无任何外部调整部件，即插即用。

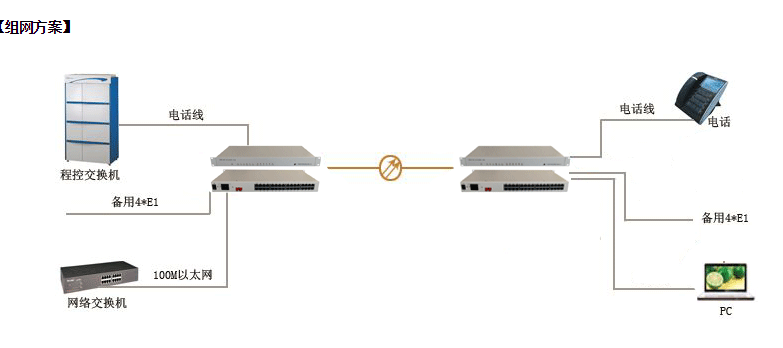

　　电话光端机的组网模式

    电话光端机常见故障

　　光端机PWR绿灯不亮

　　答：电源故障。请检查电源是否供电正常。-48V电源线不要接反。

　　光端机G总告红灯亮

　　答：分以下几种情况解决。

　　1．如果告警灯常亮说明本端有告警，闪烁说明远端有告警。

　　2．如果其他告警灯全灭，锁存按钮已置于清零状态，但G灯仍出现闪烁或常亮。E1接收信号中，有HDB3编码违例告警。一般是由于E1线过长，干扰过大，信号衰耗已经超过-6dB。可测量该E1线配合使用时的误码级别。

　　光端机光口OS红灯亮

　　答：光口接收信号丢失。检查光纤输入端RX是否接好，是否接反。可用光功率计检测接收到的光功率，应大于光口接收灵敏度参数。

　　光端机光口OF红灯亮

　　答：光口接收信号帧失步。已接收到光信号，但光功率可能处于灵敏度临界值。检测接收光功率，并确认远端光发接口TX是否接好。

　　光端机光口E-3红灯亮

　　答：光口接收信号出现大于10-3的误码。检测光口接收是否接好，检测接收光功率。

　　光端机光口E-6黄灯亮

　　答：光口接收信号出现大于10-6的误码。设备通电后，可能会出现E-6告警，属正常现象，大约10秒后，E-6灯灭。如运行过程中，出现E-6告警，请检测光口接收是否接好，检测接收光功率。

　　光端机E1支路丢失OS红灯亮

　　答：E1支路接收信号丢失告警。无HDB3编码输入。请检查E1接口是否接好，75欧姆线缆是否接反，120线缆线序是否正确。对于不使用的E1支路，出现的OS告警，可在设备全部调通后，再用屏蔽按钮，将伪告警屏蔽。

　　光端机公务不通

　　答：话机坏，或话机线断。检查话机线，更换话机。

　　光端机屏蔽伪告警按钮已置于MASK屏蔽状态，但未用E1支路告警又出现。

　　答：设备断电后，又恢复电源，使得屏蔽功能失效。可将屏蔽功能禁止后再使能，即该按钮按出再按进。
