光放大器（EDFA）
型号：YK-DWDM-08_EDFA
■ 概述 EDFA放大器是我公司推出的掺铒光纤放大器系列产品，可提供多功能、低噪声、高增益掺饵光纤放大器解决方案，特别适用DWDM密集波分复用系统，解决长距传输功率不足的问题。EDFA放大器从应用位置上可分为：功率放大器、线路放大器、前置放大器；
YK-DWDM-08_BA功率放大器：具有输入功率高，高增益、输出高等特点，主要用于DWDM系统发射端，提高DWDM系统入纤光功率；
YK-DWDM-08_LA线路放大器：具有低输入功率低、高增益、高输出等特点，主要用于DWDM系统两个网络节点中间，提高DWDM系统传输功率；
YK-DWDM-08_PA前置放大器：具有低输入功率低、高增益、低输出等特点，主要用于DWDM系统接端，提高DWDM系统接收光功率；
 ■ 产品特点
l 低噪声系数：典型值5dB
l 高增益平坦度：DWDM 48波增益平坦度＜1dB
l 多种工作模式：支持AGC增益可调、APC输出可调，ACC电压可调
l 瞬态响应控制：高性能瞬态响应控制，保证功率、增益稳定，不影响现有信号；
l ASE自动修正功能： 自动优化ASE噪声，保证噪声指数在最小值；
l 个性化定制：
Ø 支持多种饱和输出功率13~24dBm个性化定制
Ø 支持多种增益规格8~35dB个性化定制
Ø 支持BA功率放大、LA线路放大、PA前置放大个性化定制
Ø 支持红蓝光单纤双向EDFA（用于单纤传输系统）
l 支持带中间增益
Ø 中间可插入DCM，可以抵消DCM引入的插损；
Ø 支持OADM插入，可以抵消OADM引入的插损
Ø 提高信号接收光功率
Ø 提高系统信噪比
■ 性能参数

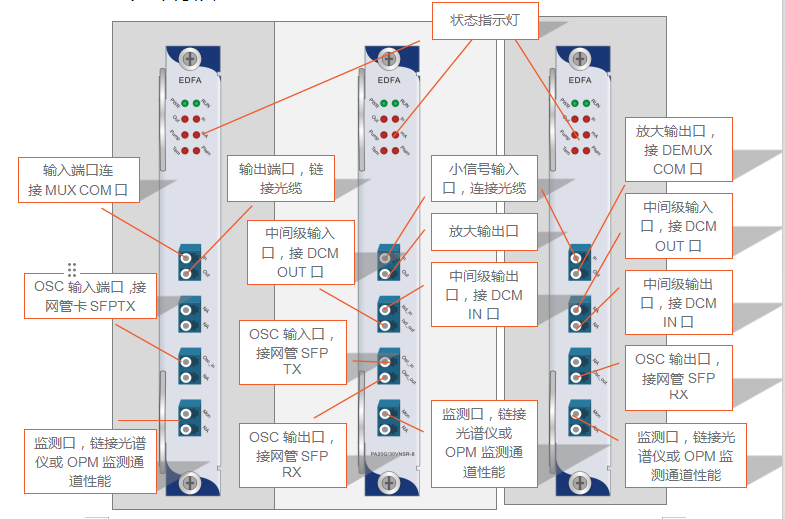

设备接口定义
■ 指示灯说明

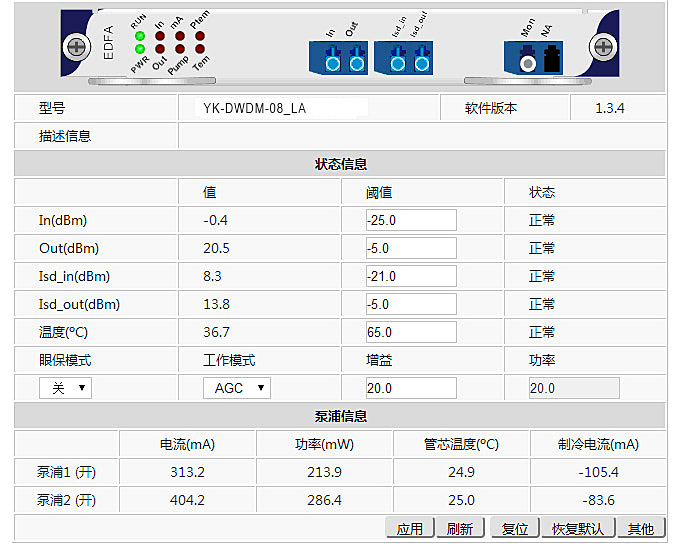

■ 单盘网管信息
 单盘监控信息
◆ 在线实时监控EDFA单盘工作状态；
◆ 实时监控EDFA输入光功率，输出光功率；
◆ 实时监控EDFA Pump 工作状态，
◆实时监控EDFA工作电流、功耗、管芯温度、制冷电流等，
◆通过网管设置输入输出光阈值，设置EDFA工作模式、输出功率门限、增益等；
单盘设置
1、输入输出功率告警阈值设置
可通过网管设置放大器输入输出功率告警阈值，当输入功率低于阈值时，EDFA告警，此时EDFA泵浦关闭，EDFA不工作，EDFA输出低于阈值时会提示告警；
2、工作模式设置
可通过网管设置放大器工作模式 ：AGC恒增益模式、APC恒输出模式、ACC恒电流模式，AGC模式下可设置增益，设置范围为±1db最佳，APC模式下可设置输出功率，设置范围±1dBm最佳；
3、眼保模式设置
在安装调试或处理故障时，可通过网管开启放大器眼保模式使EDFA输出功率变小，避免伤害维护人员；

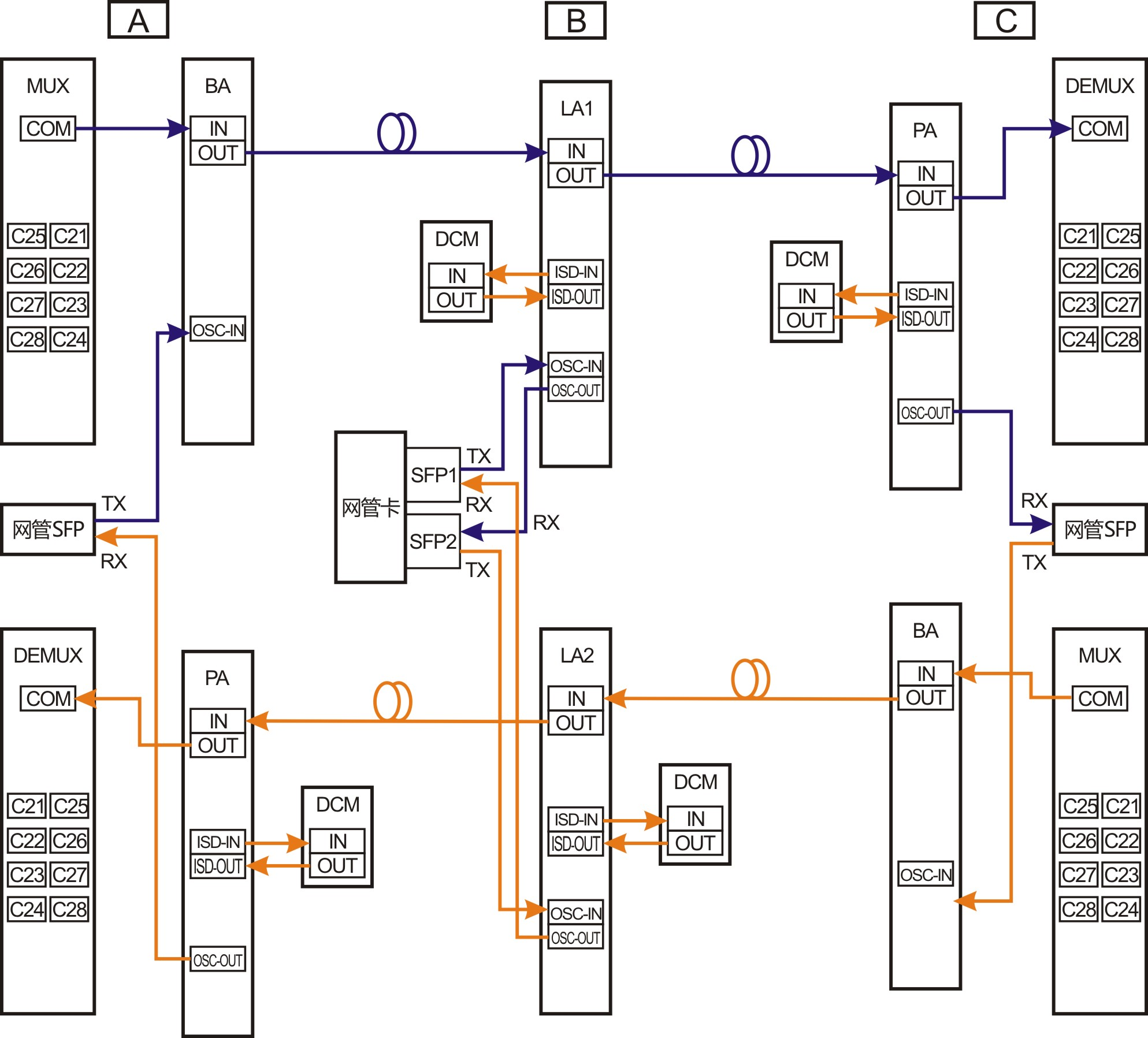

■ 工程连接图
 说明：
1、 MUX合波器 合波 COM口连接 BA输入口IN，BA 输出口OUT连接长途光缆传送大信号光，OSC-in口连接网管卡光口Tx发射口；
2、PA 输入口IN 连接长途光缆，接收小信号光，PA 输出OUT口连接 DEMUX解波器 COM 口，ISD-IN，ISD-OUT中间级接口串接DCM，osc-out连接网管卡光口TX接收口；
3、网管卡SFP TX连接BA OSC通道的OSC-IN接口，RX连接PA OSC通道的OSC-OUT接口；
4、LA1的OSC通道 OSC-IN、OSC-OUT分别连接网管卡光口SFP1的Rx，SFP2的Tx，LA2的OSC通道 OSC-IN、OSC-OUT分别连接网管卡光口SFP1的Tx，SFP2的Rx，实现网管卡级联双向传输；
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
