光业务汇聚转换板（10G）

型号：YK-DWDM-08_OTU10G

■ 概述

YK-DWDM-08_OTU10G光业务汇聚转换板支持4路10G速率数据光转发。实现4路10G双向信号的放大再生，时钟再定时，转换成特定波长信号，送入波分复用盘，经合波放大后进行DWDM传输。

■ 产品特点

◆ 多协议速率兼容

Ø 以太网业务：10GE

Ø FC业务：8G/10G

Ø CPRI业务：9.8G

Ø SDH业务：STM-64

◆ 支持3R功能

Ø 信号放大再生

Ø 波形整形

Ø 时钟再定时

◆ 支持SFP数字诊断

◆ 支持LFP链路故障转移功能

◆ 端口密度高

Ø 单板支持4路8.5G~11.3Gbps双向业务

Ø 单板支持8路8.5G~11.3Gbps单向业务

■ 性能参数

系统参数		技术指标
波长范围		符合DWDM波长
业务接入类型		以太网业务：10GE FC业务：8G/10G CPRI业务：9.8G SDH业务：STM-64
光接口传输方式		3R 8*SFP+接口，4路双向8路单向数据
环境要求	工作温度	-10℃ ~ 70℃
	存储温度	-40℃ ~ 80℃
	相对湿度	5% ~ 95% 无凝结
功耗		≤15W
产品尺寸		26.5（W）× 195（H）× 252（D） (mm)

■ 设备接口定义

接口丝印	名称	功能/链接
Cli	客户端接口	连接客户设备，实现O/E转换，转发至线路侧端口
Lin	线路侧接口	连接OD/OM支路接口，把客户端信号转换为特定波长，送入OM合波传输，把OD支路信号进行放大、再定时、再生，送入客户端口；
注：4组 SFP接口

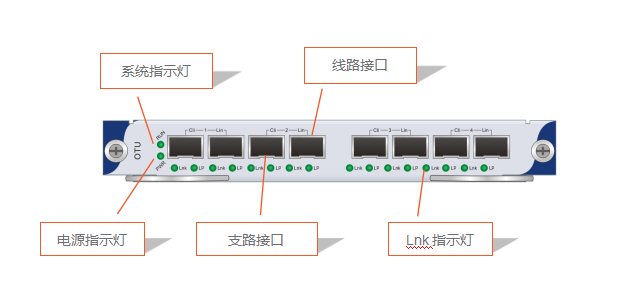

■ 指示灯说明

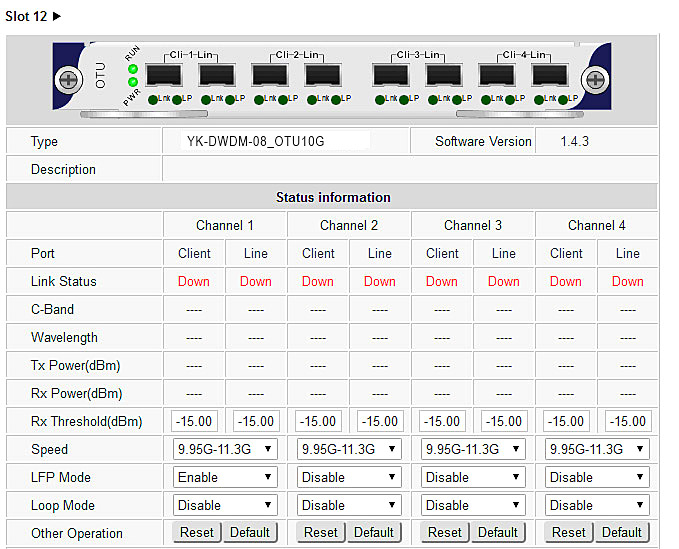

■ 单盘网管信息

单盘监控信息

◆在线实时监控业务盘工作状态，

◆在线监控模块链接状态、端口link状态；

◆实时监控模块收发光功率、当前工作速率；

◆支持实时读取光模块DDM信息；

◆支持读取模块波长、通道信息

单盘设置

1、接收功率告警阈值设置

可通过网管设置光模块接收功率告警阈值，当接收功率低于阈值时，设备会提示告警，通知维护人员注意，且不影响业务；

2、LFP设置

可通过网管设置LFP功能，当LFP功能启用时，OTU 线路侧不收光则客户侧不发光，客户侧不收光时线路侧不发光；

3、Loop环回设置

可通过网管设置环回功能，用于测试链路故障；

4、速率选择

根据用业务，可选择相应速率，8.5G FC，9.953~11.3 SDH/以太网，11.3~11.7 ；

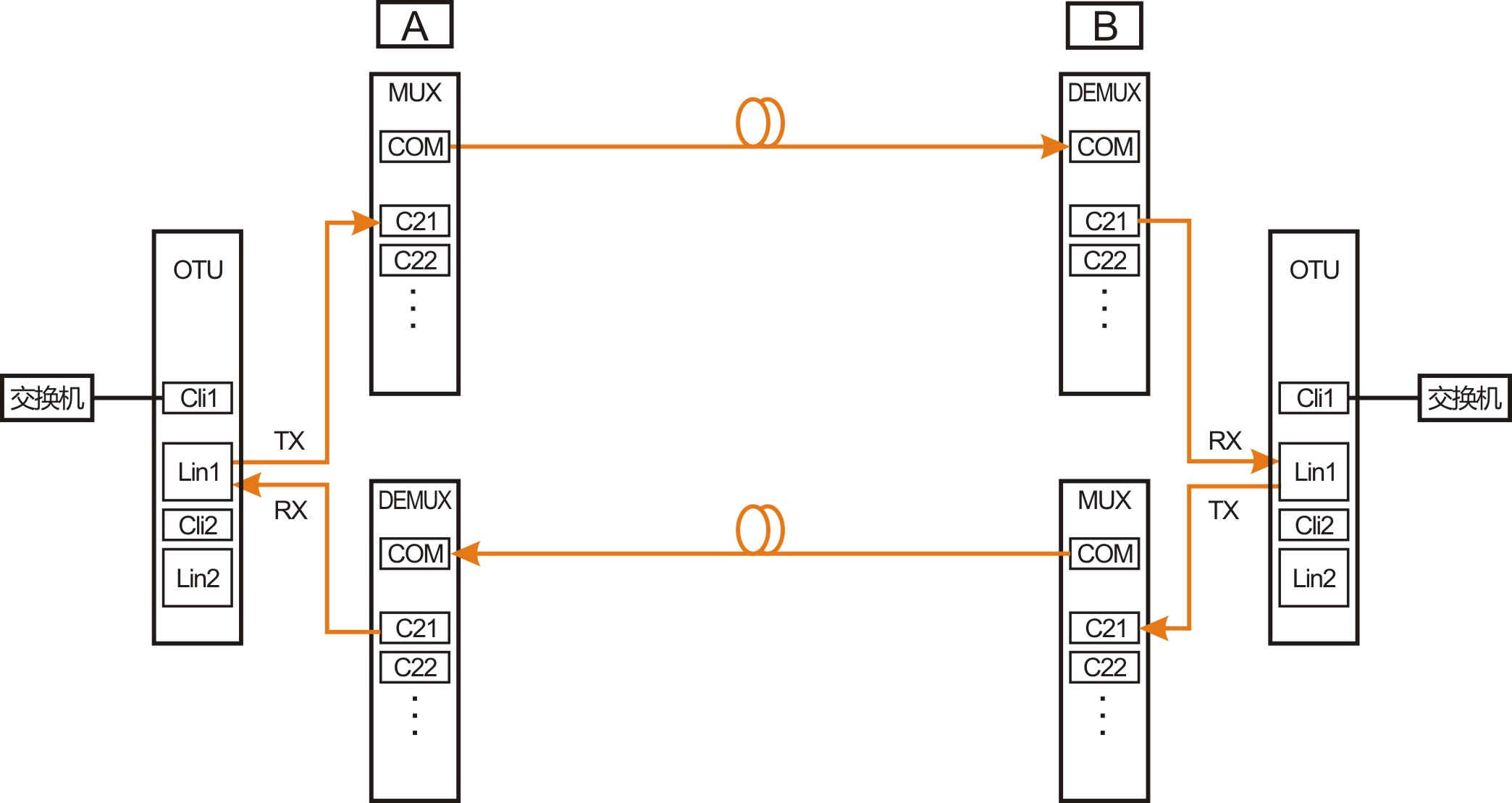

■ 工程连接图
