网元管理盘

型号：YK-DWDM-08_EMS

■ 概述

YK-DWDM-08_EMS网元管理盘是本系列的重要组成部分，通过网元管理卡实现对整个波分系统的在线管理、监控，针对每个网元进行数据配置，告警管理，故障监控等，提供图形化信息管理、拓扑管理，电子地图定位，人机信息友好，便于业务快速部署，故障定位迅速，节省维护成本。

■ 性能参数

◆光监控通道不限制2个光放大器之间的距离，

◆放大器失效不影响光监控通道性能

◆ 网管单板相对业务板是独立的，不影响业务

◆ 业务板出故障时，仍然可以保证网管信息传输，确保监控不中断

◆本站网管失效不影响其他站网管信息传输

◆ 采用1510nm波长，支持最大40dB跨段传输

◆ 支持RJ45、E1、SFP，最大可能的利用现有传输资源传输网管信息

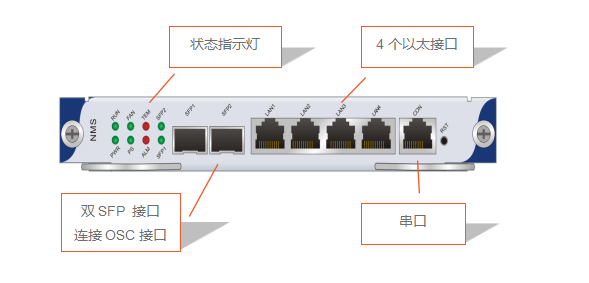

■ 性能参数

接口名称	接口丝印	类型功能
以太网口	LAN1	通过网线与网管计算机相连，实现网管系统对YK-DWDM-08的管理 4个LAN1、LAN2、LAN3、LAN4接口，实现多个网元级联管理同时实现网管信息的传输
	LAN2
	LAN3
	LAN4
SFP光口	SFP1	通过OSC接口接入传输光缆，实现分支节点网管信息汇聚至网管中心，双光口实现2个方向传输，实现1+1保护
SFP光口	SFP2	通过OSC接口接入传输光缆，实现分支节点网管信息汇聚至网管中心，双光口实现2个方向传输，实现1+1保护
串口	CON	提供本地串口网管功能

■ 指示灯说明

指示灯丝印	名称	描述
PWR	网管盘电源指示灯	亮，网管盘供电正常，灭，供电故障
RUN	网管系统指示灯	亮，网管系统运行正常，灭，运行故障
PS	机架电源指示灯	亮：电源工作正常，灭：电源故障
FAN	风扇状态指示灯	亮：风扇工作正常，灭：任一风扇故障
ALM	告警指示灯	1.机架类型未知告警亮 2.任一电源故障告警亮 3.任一风扇故障告警亮 4.温度告警亮 5.未知卡消息类型告警亮
TEM	温度告警指示灯	温度过高时告警
SFP1	光口1指示灯	闪，数据链接正常，灭，数据连接不正常
SFP2	光口2指示灯	闪，数据链接正常，灭，数据连接不正常

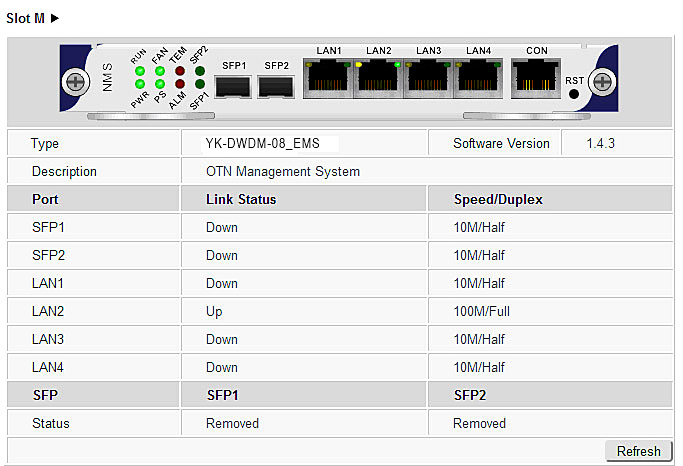

■ 单盘网管信息

单盘监控信息

◆ 实时监控网管盘工作状态；

◆支持实时监控SFP端口链接状态；

◆支持实时读取SFP模块DDM信息；

◆ 支持实时监控LAN口连接状态；

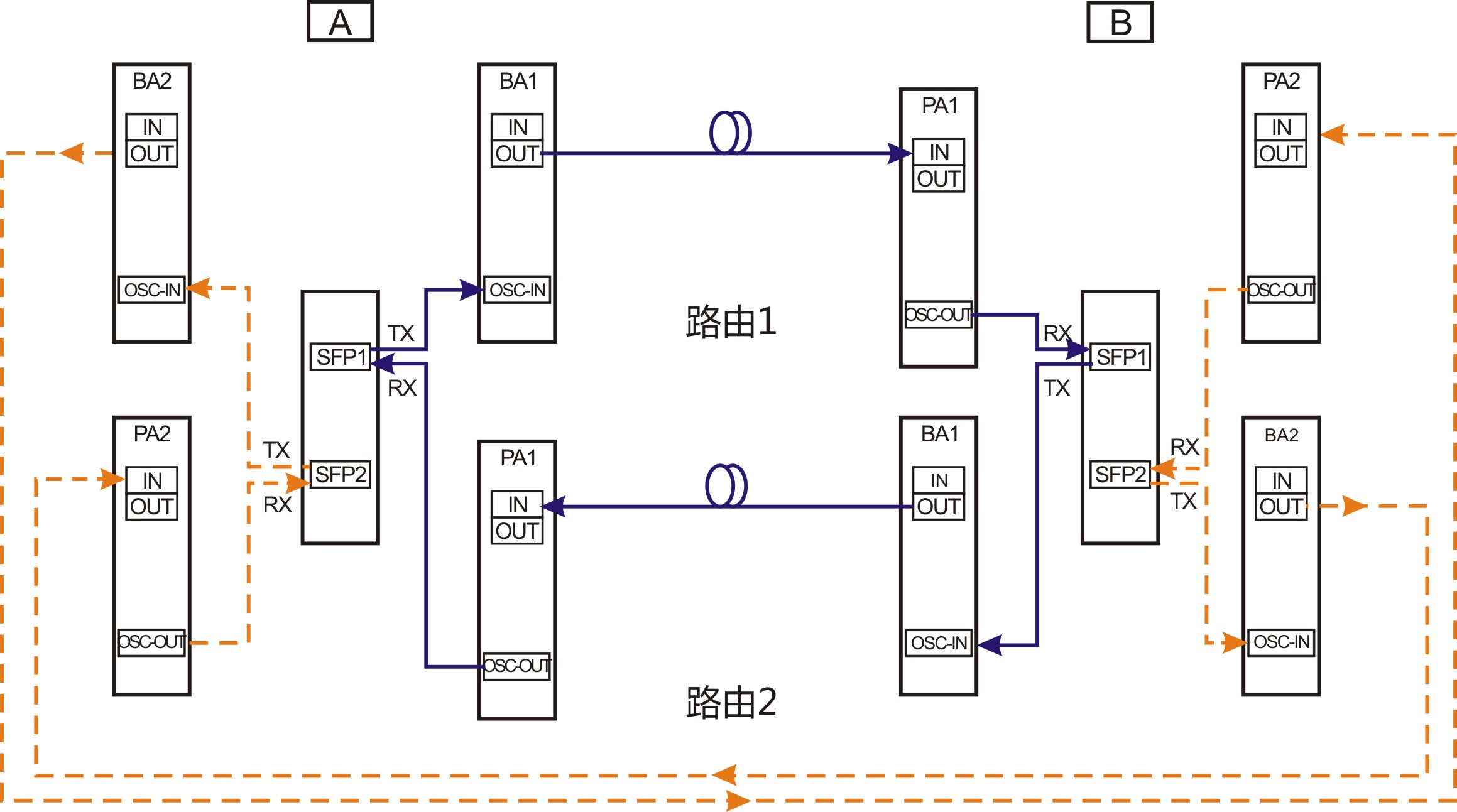

■ 工程连接图

说明：

1、网管卡双光口SFP1、SFP2具有级联、环网、1+1保护功能，SFP1、SFP2 Tx、Rx分别连接OSC-IN，OSC-OUT，实现网管信息的传输；

2、网管卡4LAN口具有交换、级联功能，连接多个PC实现多台PC机同时管理DWDM系统，4个LAN口可级联4台DWDM系统，实现多台DWDM集中网管；
